Sonda

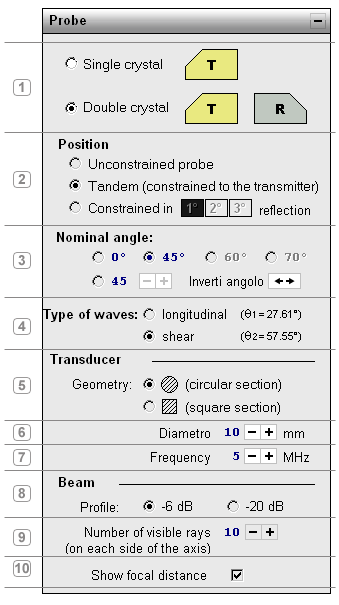

Il pannello Sonda permette di impostare i parametri relativi alla sonda ed al fascio ultrasonoro.
- Scelta tra sonda singola (ricevente e trasmittente) o coppia di sonde (T trasmittente ed R ricevente)
- Nel caso di una coppia di sonde, la scelta è tra spostare liberamente il ricevitore oppure vincolare il suo movimento a quello del trasmettitore mantenendo fissa la distanza tra i due
- Scelta dell'angolo nominale della sonda (il valore dell'angolo di emissione è riportato nel pannello 'Info > Geometria del fascio'). Il pulsante 'Inverti' inverte l'angolo di emissione, il che equivale a ruotare la sonda su se stessa di 180°
- Scelta del tipo di onda (longitudinale o trasversale); la scelta condiziona la regolazione dell'angolo nominale, il quale non può superare il valore critico tra parentesi
- Scelta della forma geometrica del trasduttore (a sezione circolare o quadrata)
- Dimensione del trasduttore
- Frequenza del trasduttore
- Scelta del profilo del fascio (dB drop)
- Numero di raggi da mostrare nella rappresentazione a video del fascio
- La distanza focale è rappresentata da un segmento di colore blu perpendicolare all'asse del fascio
La scelta di non vincolare la posizione del ricevitore (R) a quella del trasmettitore (T) comporta che lo spostamento di T non cambia la posizione di R, e viceversa.
La scelta di vincolare in tandem T ed R comporta che R segue lo spostamento di T in modo da mantenere invariata la sua distanza da T.
R può essere spostata per regolare la distanza da T.
La scelta di vincolare R ad uno dei punto di riflessione del fascio comporta che R segue lo spostamento di T in modo da avere il proprio punto di emissione sempre coincidente con il punto di riflessione specificato (il 2° nell'esempio).
R non si muove se non viene spostata T.
